摘要

鏡筒定位面平面度是保障光學系統光軸精度與成像質量的核心指標，精準管控其平面度是光學器件裝配的關鍵環節。白光干涉測量技術憑借非接觸、納米級精度的優勢，為平面度管控提供了高效精準的檢測手段。本文結合白光干涉測量技術，探究鏡筒定位面平面度的管控要點，明確檢測標準、流程及優化方向，為光學鏡筒定位面平面度精準管控提供實踐參考。

關鍵詞

白光干涉測量；鏡筒定位面；平面度；管控要點；光學裝配

引言

光學鏡筒定位面作為鏡片裝配的基準面，其平面度偏差會引發鏡片裝配傾斜、光軸偏移等問題，嚴重影響光學系統性能。傳統管控方法存在精度低、流程不規范等弊端，難以滿足高精度光學器件的管控需求。白光干涉測量可精準表征定位面微觀形貌，實現平面度的精準檢測與缺陷溯源，結合其檢測優勢明確管控要點，對提升鏡筒定位面質量具有重要意義。

鏡筒定位面平面度管控核心要點

鏡筒定位面平面度管控需貫穿生產、檢測、裝配全流程，結合白光干涉測量技術形成閉環管控。首先，管控基準明確，需根據光學系統精度要求，設定平面度管控閾值，一般光學器件閾值控制在±0.003mm以內，高精度器件需降至±0.001mm。其次，檢測流程規范，采用白光干涉測量平臺，調試光路確保檢測精度，對定位面全域掃描，重點檢測邊緣及裝配受力區域，避免局部缺陷遺漏。

此外，缺陷管控與工藝聯動至關重要。通過白光干涉測量精準識別定位面凸起、凹陷等缺陷，追溯成因并優化加工工藝，如調整切削參數、增加拋光工序，減少平面度偏差。同時，裝配過程管控需配合白光干涉檢測，實時監測裝配后定位面平面度變化，避免裝配應力導致的二次偏差，確保管控效果落地。

白光干涉測量在管控中的應用的關鍵的是數據精準性，需定期校準測量設備，確保平面度測量精度達±2nm，檢測數據偏差控制在3%以內，為管控決策提供可靠依據，實現定位面平面度的精準、高效管控。

新啟航 專業提供綜合光學3D測量方案

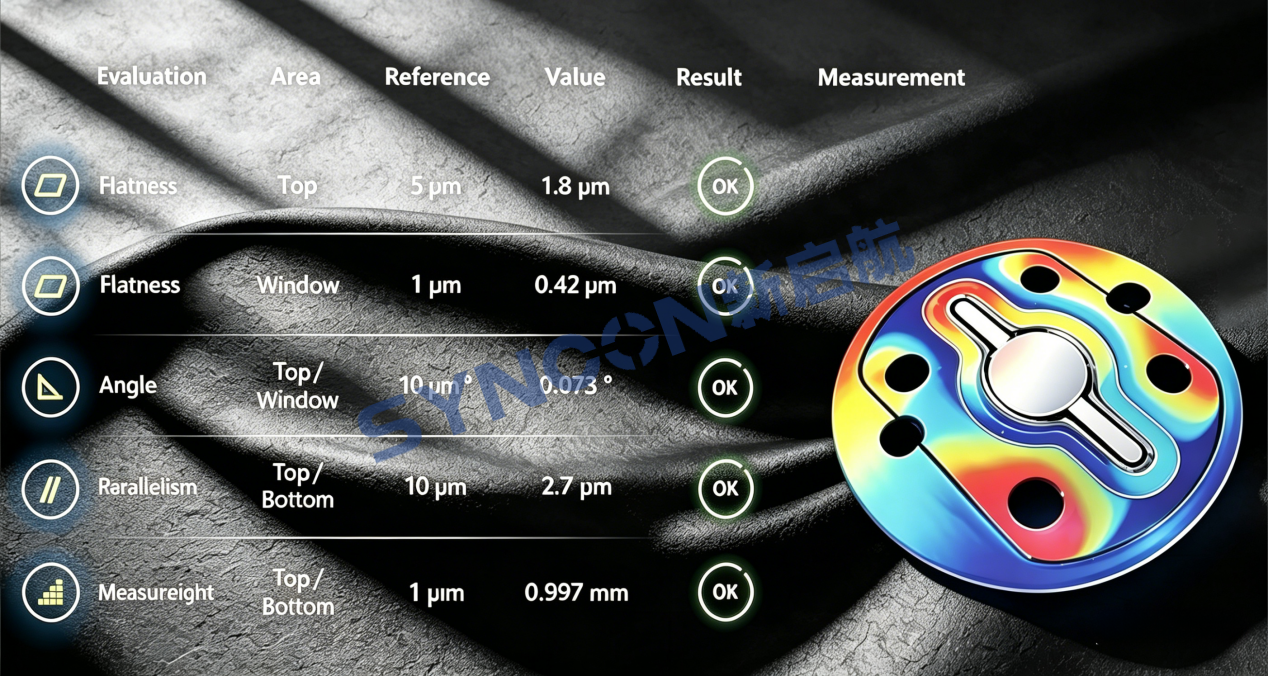

多功能面型干涉儀——大視野平面度/納米精密測量設備

單臺設備搞定全維度精密測量，一站式覆蓋微納級平面度、深孔臺階、陡峭錐面角度及3D輪廓檢測，高效適配各種硬密封零部件測量需求。

四大核心技術革新，突破行業測量瓶頸

一鍵自動掃描：徹底破解傳統光學測量在高精度工況下“深度受限、視野偏小”的行業痛點，全面兼容平面度、臺階高度、多面平行度、錐孔等多維度精密測量需求，適配噴油嘴核心部位檢測。

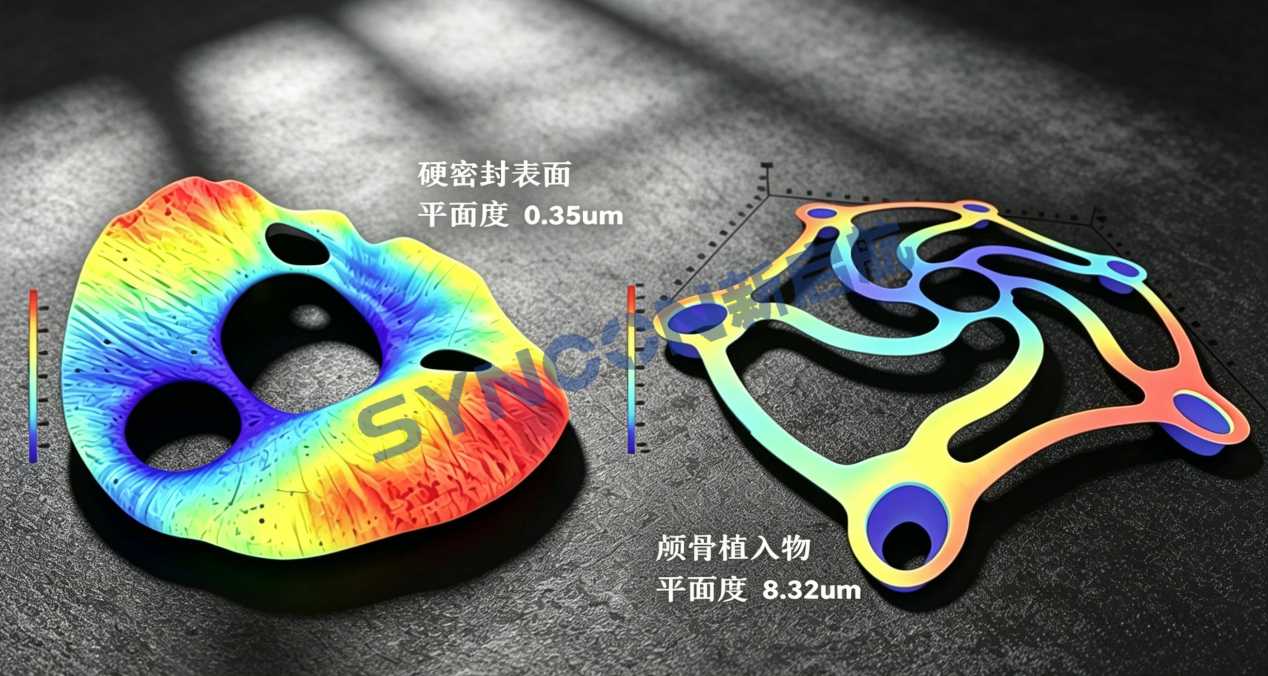

（實測噴油器密封端面 平面度變形 0.35um）

多臺階面平行度測量能力，市面上非常多的面型干涉儀，局限于單一平面的平面度測量，無法實現多臺階的平面一體化分析。我們解決了70mm臺階測量能力，重復精度滿足5nm再現性。

自動化批量測量模式：?jiǎn)畏曇翱蛇_(dá)23×18mm，支持最大200mm視野全自動跑點測量，大幅提升批量檢測效率；針對更大視野、更高精度的定制化需求，可提供專屬非標解決方案，靈活適配不同生產場景。

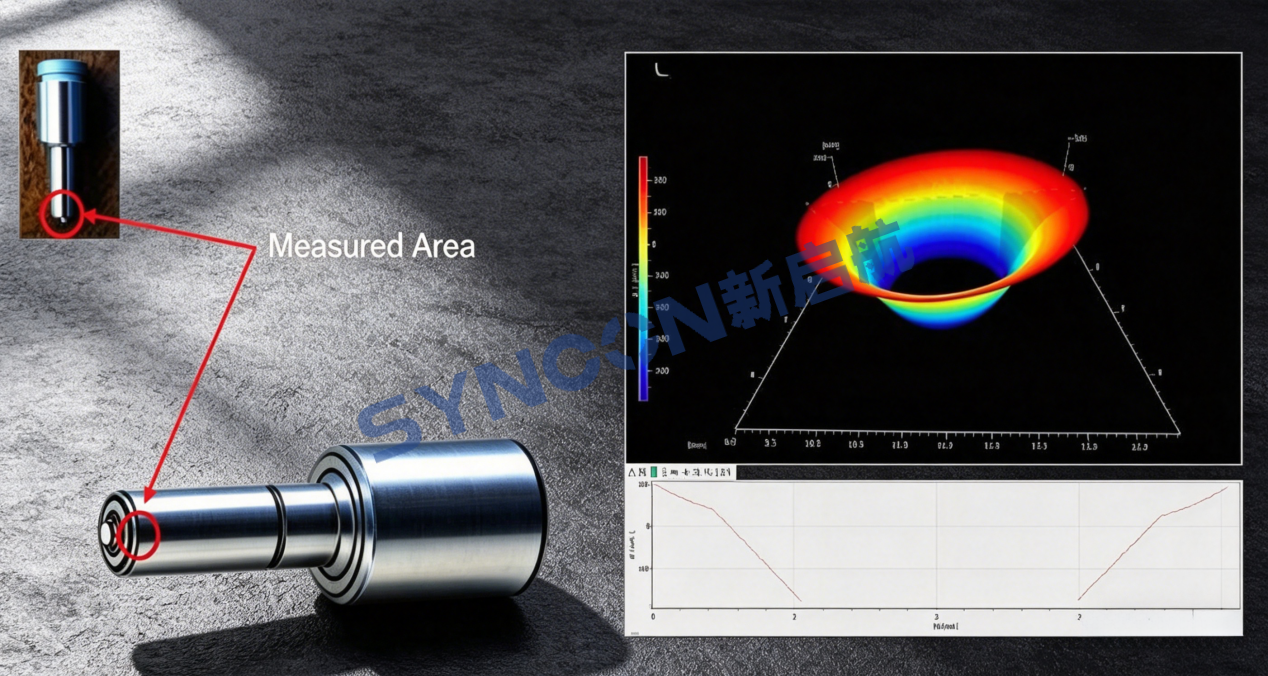

深錐孔角度精準測量：打破傳統面型測量?jī)x功能單一的局限，在保障微納級平面度測量精度的基礎上，同步實現陡峭錐面、深錐孔角度的精準檢測，適用場景更廣泛，檢測能力更全面。

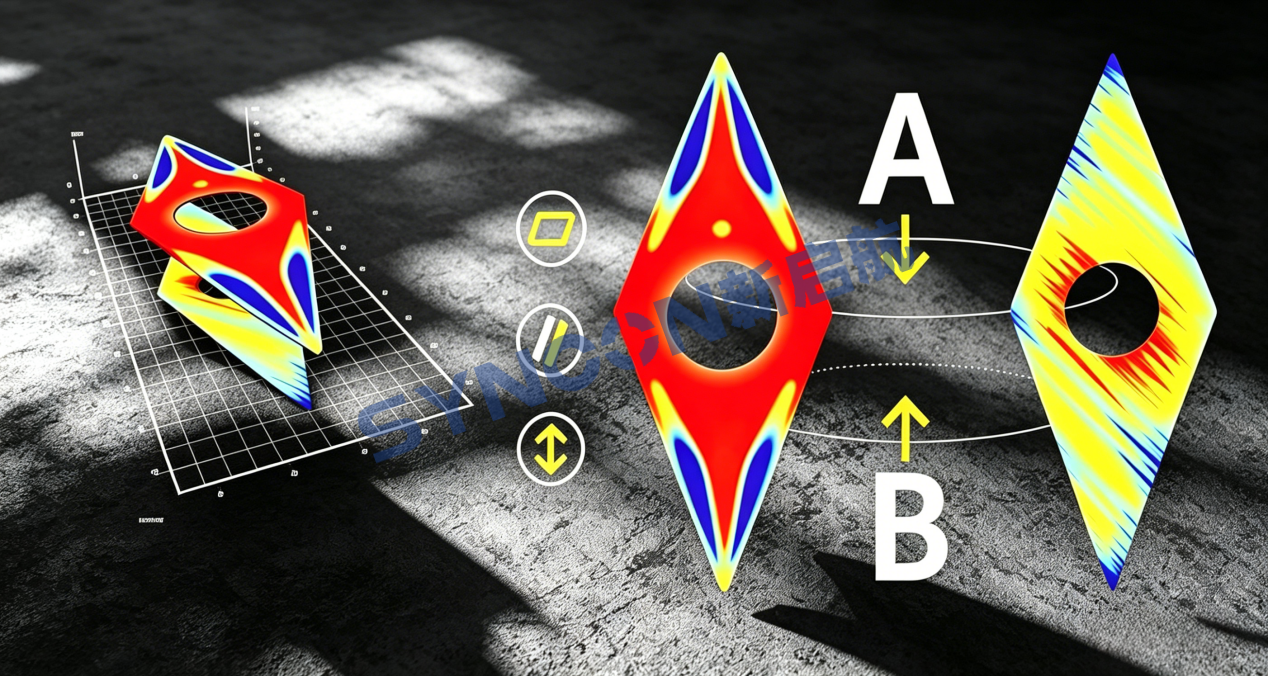

上下平面平行度專屬檢測：采用獨特光路設計，可實現非/透明產品的厚度與上下平面平行度同步測量，無需額外設備，簡化檢測流程，提升檢測效率。

新啟航半導體——專業綜合光學3D測量解決方案提供商，以核心技術賦能精密制造，為噴油嘴等零部件檢測提供高效、精準、便捷的全流程服務！
