光學鏡片口徑尺寸（Aperture Size）偏差是精密光學系統組裝失效的核心誘因之一。通光口徑（Clear Aperture）定義為鏡片表面滿足全部光學指標的有效區域，行業通用標準為鏡片直徑的 90% 以上，高精度場景要求達 95% 以上。外徑公差按精度等級分級：常規級 + 0.00/-0.10mm，精密級 + 0.00/-0.050mm，高精度級 + 0.000/-0.010mm，檢測設備精度須優于公差范圍的 1/3，確保量值溯源可靠性。

白光干涉儀（White Light Interferometer, WLI）作為非接觸式精密計量核心設備，可對鏡片口徑邊緣形貌、面型偏差及鏡框配合面進行亞納米級三維表征。設備核心光學指標包括：干涉條紋對比度不低于 0.8，白光光源中心波長穩定性控制在標稱值 ±2nm 范圍內，物鏡數值孔徑（Numerical Aperture, NA）誤差不超過標稱值的 ±5%，橫向分辨率遵循瑞利判據 0.61λ/NA。單次測量視場典型值為 37mm×28mm，通過拼接測量可擴展至 87mm×78mm，滿足大口徑鏡片全口徑檢測需求。

鏡框組裝公差（Lens Mount Assembly Tolerance）需依據 ISO 10110 光學元件標注規范體系進行系統化管控。鏡片外徑與鏡框內徑的配合間隙直接影響光軸偏心（Decentration）與傾斜（Tilt），常規組裝場景徑向配合間隙控制在 0.02mm~0.05mm 區間，高精度光學系統要求間隙小于 0.01mm。口徑尺寸異常會導致鏡片在鏡框內產生徑向位移，引發光軸偏移、像散（Astigmatism）增大、調制傳遞函數（Modulation Transfer Function, MTF）下降等系統性光學性能退化。

采用白光干涉儀對鏡框組裝進行規范檢測，可同步獲取鏡片邊緣倒角形貌、鏡框內孔圓柱度、裝配后鏡片傾斜量等多維參數，結合反向迭代算法優化加工公差分配，有效提升光學系統組裝良率與性能一致性。

光學鏡片實測應用圖示及說明（工業及半導體專屬）

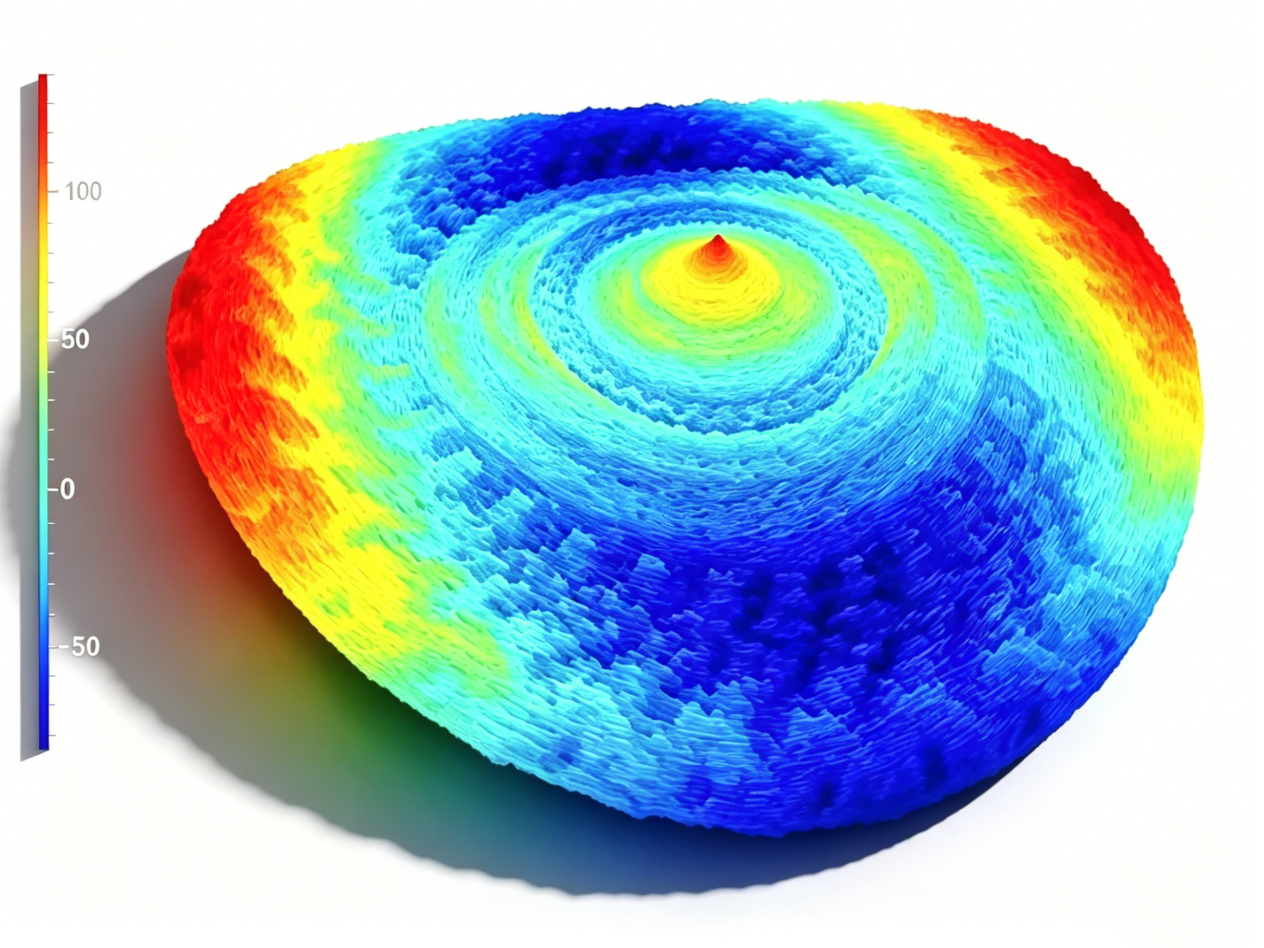

（圖示為光學鏡片關鍵指標：含平面度誤差（Flatness Error）、峰值谷值（Peak-Valley, PV）、均方根值（Root Mean Square, RMS），精準把控鏡片平面精度，保障鏡片光學性能穩定，適配半導體光學鏡片檢測需求）

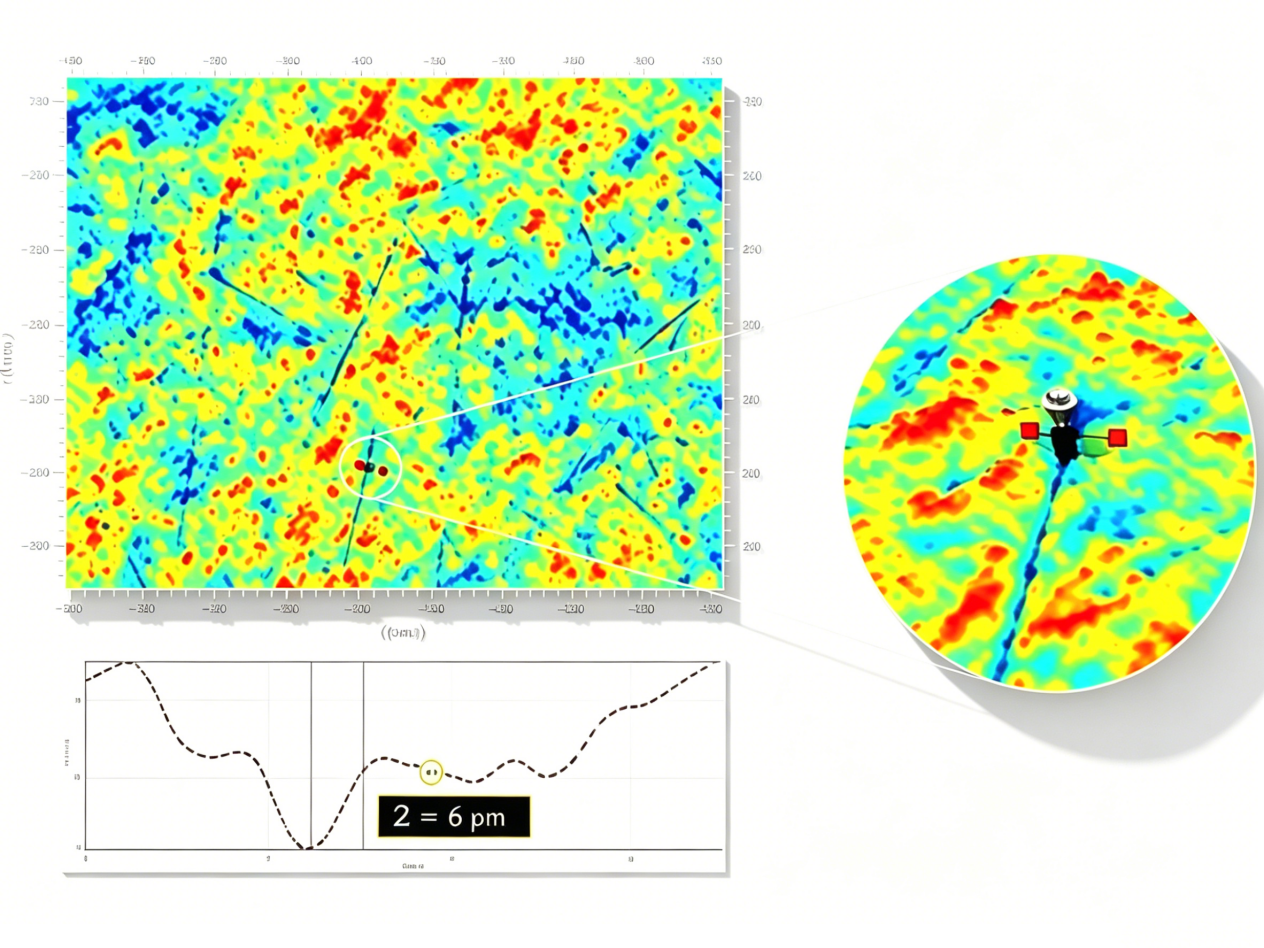

（圖示為表面粗糙度（Surface Roughness, Ra）：精度達6pm=0.006nm，精準表征鏡片表面光滑度，適配高精度光學鏡片、半導體光學窗口片檢測需求，規避表面粗糙導致的光學損耗）

（圖示為實測涂層厚度（Coating Thickness）：75.2nm，精準測量光學鏡片涂層厚度，助力涂層工藝優化（Coating Process Optimization）與質量管控，保障鏡片抗反射、抗磨損等性能）

（圖示為涂層表面質量3D形貌圖（3D Morphology Map of Coating Surface Quality），清晰呈現涂層表面狀態，及時發現涂層劃痕、脫落、氣泡等缺陷（Defect），為工藝改進提供數據支撐）

大視野3D白光干涉儀

大視野3D白光干涉儀，聚焦光學鏡片（Optical Lens）精密測量，打造納米級（Nanoscale）測量全域解決方案，突破傳統測量局限，定義光學鏡片檢測新范式，以高效、精準的測量能力，適配光學鏡片全流程檢測需求，為工業光學、半導體光學器件（Semiconductor Optical Devices）等領域提供全方位技術支撐。

設備憑借核心創新技術，一機解鎖納米級全場景測量，重新詮釋精密測量（Precision Measurement）的高效與精準，助力光學鏡片生產、加工環節的質量管控（Quality Control），保障鏡片光學性能（Optical Performance）達標，適配半導體光學組件、精密光學儀器等高端場景需求。

核心優勢：大視野+高精度，突破行業局限

打破行業常規壁壘，解決傳統設備1倍以下物鏡（Objective Lens）僅能單孔使用、需兩臺儀器分別實現大視野與高精度測量（High-Precision Measurement）的痛點。設備搭載全新0.6倍輕量化鏡頭，配備15mm超大單幅視野（Single Frame Field of View），搭配可兼容4個物鏡的轉塔鼻輪（Turret Nose Wheel），一臺設備即可全面覆蓋大視野觀測與高精度測量需求，無需頻繁切換設備，大幅提升檢測效率（Inspection Efficiency）與數據精準度（Data Accuracy），完美適配光學鏡片復雜測量場景。

新啟航半導體｜專業白光干涉 3D 輪廓測量方案。亞納米精度保障，支持自動化定制；高端系列對標國際一線品牌，大視野設計，輕松應對高低反射、復雜材料測量場景。
